Ø  產品簡介

LX型電動單梁懸掛起重機（以下簡稱起重機）是按照標準JB2603-79設計制造的，與CD₁、MD₁形式的電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重量為0.5～5T,適用跨度為3～16米，工作環(huán)境溫度為-20～+40℃。

LX electric single-girder hanging crane is designed and manufactured in accordance with the standard of JB2603-79. It is a small and light crane of traveling railway, with using and matching of CD₁\MD₁ electric hoist. The applying crane load is 0.5~5t,the applying span is 3 to 16 m, and the temperature of the work environment is −20～+40℃.

本產品為一般用途起重機，多用于機械制造裝配、倉庫、山洞等場所。

The products for the general crane used to assemble machinery manufacturing, ware houses, caves and other places.

LX型電動單梁懸掛起重機是介于LD型電動單梁橋式起重機與CD₁、MD₁型電動葫蘆之間的一種產品，它的主梁幾乎同LD型電動單梁起重機相同，運行機構及走輪完全與CD₁型電動葫蘆運行小車相同。

LX electric single-girder hanging crane is a new product between LD electric single-girder bridge crane and CD₁、MD₁ electric hoist. Its main girder is almost same with LD’s girder; the traveling mechanism and wheel is absolute same with the trolley of CD₁ electric hoist.

本產品規(guī)格表示方法如下：Show the product specifications are as follows:

LX3-10-30

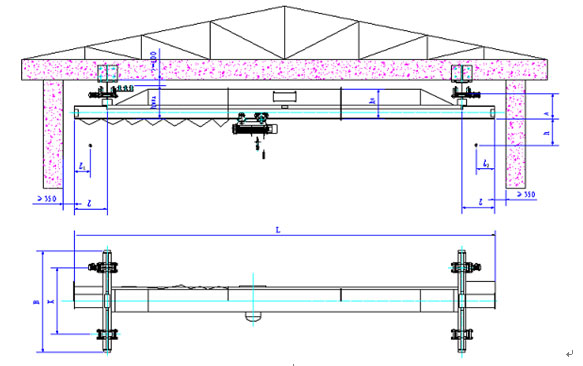

外形總圖

◆技術參數

LX型電動單梁懸掛起重機基本技術參數表
起升重量Q(t)				0.5、1、2、3、5
跨度LK(m)				3-16
起重機運行機構		運行速度V(m/min)		20		30
		減 速 比 i		0.5t-2t	3t-5t	0.5t-2t	3t-5t
				28.2	30.5	20	23.65
		電 動 機	0.5t-2t	ZDY12-4;N=2×0.4KW;n=1380r/min
			3t-5t	ZDY21-4;N=2×0.8KW;n=1380r/min
起升機構	電動葫蘆	型式		CD1 MD1 0.5t-5t
		起升速度(m/min)		8;8/0.8
		起升高度(m)		6;9;12;18;24;30
	運行機構	運行速度(m/min)		20;30
		電動機		錐型轉子電動機
工 作 制 度				中級JC=25%
電       源				3相；-380V,50Hz(60)
車輪直徑		0.5t-2t(mm)		Φ130
		3t-5t(mm)		Φ150
適用軌道工字鋼		0.5t-2t		20a-45c
		3t-5t		25a-63c
